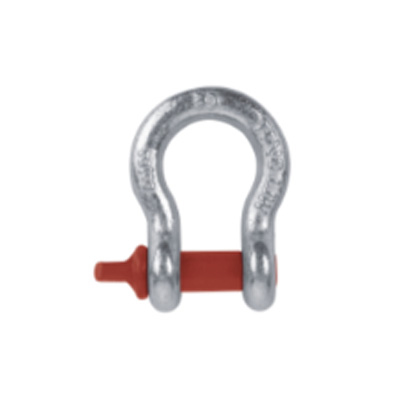

Grill forjat d'alta resistència TIPUS EUA G209

Característica del tipus X209US de grill forjat d'alta resistència TIPUS EUA
Materialï¼š45 #
Acer forjat
Ultimate loadï¼šW.L.L * 4
Tractament superficial: autocolor, plisat de zinc, dalvanitzat en calent,
Cromat trivalent de zinc, recobriment en pols

Envieu la consulta

Descripció del producte

Grill forjat d'alta resistència TIPUS EUA G209Funció

Tipus dels EUA
Materialï¼š45 #
Acer forjat
Ultimate loadï¼šW.L.L * 4
Tractament superficial: autocolor, plisat de zinc, dalvanitzat en calent,
Cromat trivalent de zinc, recobriment en pols

Grill forjat d'alta resistència TIPUS EUA G209 Especificació

Mida nominal	Límit de càrrega de treball (tones)	Dimensions (mm)											Pes cadascun
Mida nominal	Límit de càrrega de treball (tones)	A	B	C	D	E	F	G	H	I	M	N	Pes cadascun
3/16	1/3	9.65	6.35	22.4	4.85	15.2	14.2	24.9	37.3	4.06	28.4	4.85	0.03
1/4	1/2	11.9	7.85	28.7	6.35	19.8	15.5	32.5	46.7	4.85	35.1	6.35	0.05
16/05	3/4	135	9.65	31	7.85	21.3	19.1	37.3	53	5.6	42.2	7.85	0.09
3/8	1	16.8	11.2	36.6	9.65	26.2	23.1	45.2	63	6.35	51.5	9.65	0.14
16/07	1-1 / 2	19.1	12.7	42.9	11.2	29.5	26.9	51.5	74	7.85	60.5	11.2	0.17
1/2	2	20.6	16	47.8	12.7	33.3	30.2	58.5	83.5	9.65	68.5	12.7	0.33
5/8	3-1 / 4	26.9	19.1	60.5	16	42.9	38.1	74.5	106	11.2	85	17.5	0.62
3/4	4-3 / 4	31.8	22.4	71.5	19.1	51	46	89	126	12.7	101	20.6	1.07
8/7	6-1 / 2	36.6	25.4	84	22.4	58	53	102	148	12.7	114	24.6	1.64
1	8-1 / 2	42.9	28.7	95.5	25.4	68.5	60.5	119	167	14.2	129	26.9	2.28
1-1 / 8	9-1 / 2	46	31.8	108	29.5	74	68.5	131	190	16	142	31.8	3.36
1-1 / 4	12	51.5	35.1	119	32.8	92.5	76	146	210	17.5	156	35.1	4.31
1-3 / 8	13-1 / 2	57	38.1	133	36.1	92	84	162	233	19.1	174	38.1	6.14
1-1 / 2	17	60.5	41.4	146	39.1	98.5	92	175	254	20.6	187	41.1	7.8
1-3 / 4	25	73	51	178	46.7	127	106	225	313	25.4	231	57	12.6
2	35	82.5	57	197	53	146	122	253	348	31	263	61	20.4
2-1 / 2	55	105	70	267	69	184	145	327	453	35.1	330	79.5	98.9
